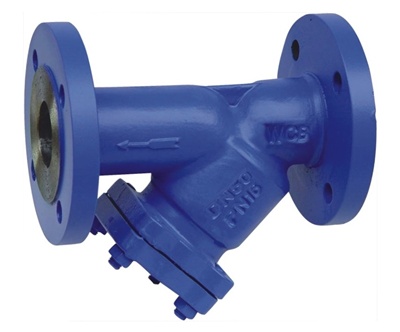

一、德標Y型過濾器產品概述：
工奧牌德標Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。
德標Y型過濾器要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。
二、德標Y型過濾器主要零部件材料表：
|
閥體/閥蓋 |
濾網 |
螺栓 |
螺母 |
螺塞 |
墊片 |
|
GG25 |
304 |
B7 |
2H |
304 |
石墨+304 |
|
WCB |
304 |
B7 |
2H |
304 |
石墨+304 |
|
CF8 |
304 |
B8 |
8 |
304 |
石墨+304 |
|
CF8M |
304 |
B8 |
8 |
304 |
石墨+304 |
三、德標Y型過濾器主要技術規范：
制造標準：DIN EN13709-2003
結構長度：DIN EN1092-1:2002
法蘭標準：DN EN 588-1:1995
試驗標準：DIN EN12266:2003
四、德標Y型過濾器主要性能規范表：
|
公稱壓力(MPa) |
殼體試驗壓力(Mpa) |
密封壓力試驗(Mpa) |
適用溫度(℃) |
適用介質 |
|
1.6 |
2.4 |
1.76 |
HT:-10~300℃ CS:-29~450℃ SS:-59~540℃ |
水 蒸汽 油品 |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
五、德標Y型過濾器主要外形尺寸表：
|
尺寸 |
公稱通徑DN(mm) |
||||||||||||||
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
L |
PN1.6MPa |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
PN2.5MPa |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
|
PN4.0MPa |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
|
H |
PN1.6MPa |
85 |
95 |
110 |
125 |
145 |
155 |
175 |
210 |
230 |
270 |
300 |
385 |
535 |
680 |
|
PN2.5MPa |
85 |
95 |
110 |
125 |
145 |
155 |
175 |
210 |
230 |
270 |
300 |
385 |
535 |
680 |
|
|
PN4.0MPa |
85 |
95 |
110 |
125 |
145 |
155 |
175 |
210 |
230 |
270 |
300 |
385 |
535 |
680 |
|
六、德標Y型過濾器主要結構圖：
客戶訂貨須知
尊敬的客戶！如果你要的產品使用場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們工奧閥門公司的專業工程師為您審核選型。
如有任何疑問您可以致電我們，我們將為您提供最優質的售前咨詢服務。
