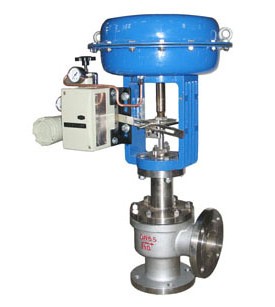

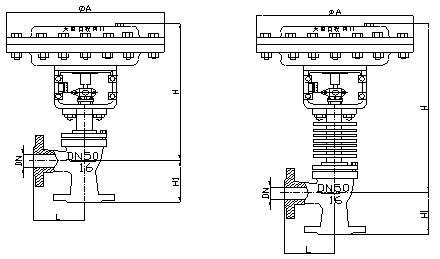

• 精小型氣動薄膜調節角閥

• 產品型號 : ZJHJ
• 產品系列 : 調節閥

ZJHJ精小型氣動薄膜調節角閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自凈與清洗的場合

訂購產品

詳細介紹



型號：	ZJHJ	口徑：
壓力：		材質：

ZJHJ精小型氣動薄膜調節角閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自凈與清洗的場合。 一、閥體 形 式：角形單座鑄造閥 公稱通徑：20-300mm 公稱壓力：PN1.6 4.0 6.4MPa 連接形式：法蘭按JB78-59 JB79-59 材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mn2Ti   二、上閥蓋 常溫型：-20~+200℃ 散熱型：-40~+450℃ 壓蓋形式：螺栓壓緊式 填 料：V型聚四氟乙烯填料，柔性石墨、不銹鋼波紋管。 三、閥內組件 閥芯型式： 上導向單座柱塞型閥芯 流量特性： 等百分比特性、線性特性和快開特性 材 料：1C18Ni9Ti 0Cr18Ni12Mo2Ti 四、執行機構 型 式 ：多彈簧式薄膜執行機構 膜片材料： 丁晴橡膠夾增強滌綸積物 彈簧范圍 ：0.02~0.10、0.08~0.24MPa 供氣壓力： 0.14、0.16、0.28、0.40MPa 氣源接頭： 內螺紋M10×1 環境溫度： -30~+70℃ 閥作用型式 ： 氣—開式或氣—關式 附 件 ： 定位器、手輪機構 五、性能 泄漏量 ： 金屬閥座符合標準ANSIB16.104IV級 小于額定Cv的0.01% 回 差 ： 3%(不帶定位器) 1%(帶定位器) 線 性 ： ±5%(不帶定位器) ±1%(帶定位器) 備注：使用V型聚四氟乙烯填料 可調范圍 ： 50:1 六、ZJHJ型氣動角型調節閥規格參數表 公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300 閥座直徑dn(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300 額定流量系數Kv 6.5 10 16 25 40 63 100 160 250 400 630     行程mm 10   16   25     40     60   100 七、主要零件材料及推薦使用溫度范圍 閥體材料 公稱壓力MPa 介質工作溫度℃ 〈 〈 〈 〈 〈 〈 〈 〈 〈 〈 〈 〈 〈 〈 120 200 250 300 350 400 425 450 475 500 525 550 575 600 最大工作壓力MPa 鑄鐵HT200 1.6 1.6 1.5                          鑄鋼ZG25 4.0 6.4   4.0 6.4 3.7 5.9 3.3 5.2 3.0 4.7 2.8 4.1 2.3 3.7 1.8 2.9             鑄不銹鋼ZG1Cr18Ni9Ti 4.0 6.4         4.0 6.4 3.0 4.4 2.7 4.2 2.4 4.0 2.1 3.8 1.9 3.5 1.7 3.4 1.4 3.2 1.1 2.9 0.8 2.6 八、外裝尺寸 公稱通徑DN（mm） L（mm） H1（ mm） H（mm） ?A 1.6（MPa） 常溫 中溫 20 100 100 349 444 285 25 115 115 350 445 285 32 130 130 358 458 285 40 130 130 378 478 285 50 150 150 393 493 285 65 170 170 494 594 360 80 190 190 503
