電子式精小型單座(套筒)調節閥
產品型號 : ZDSJP(M)
產品系列 : )調節閥

類型:可選PS、3810、ZAZ（DN100以內）或DKZ（DN100以上）電子式直行程執行機構，防爆型選用3810型，技術參數和性能：請參閱對應的執行機構及閥門定位器說明書

詳細介紹

型號：	ZDSJP(M)	口徑：
壓力：		材質：

一、閥體

ZDSJP(M)型電子式精小型電動單座（套筒）調節閥，由低流阻直通單座閥，或低流阻套筒閥配用德國進口PS或3810系列執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。

形式：直通倒S鑄造閥
公稱通徑：DN20－200mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：JB78－59 JB/T79.2－94凹式
材料：HT200 ZG230—450 ZG1Gr18Ni9Ti
ZG0Cr18Ni12M02Ti

二、上閥蓋

常溫型：-20℃－+200℃
散熱型：-40℃―+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯，柔性石墨，不銹鋼波紋管

三、閥內組織

閥芯形式：上導向單座柱塞式閥芯，
或上導向單座套筒柱塞式閥芯
流量特性：等百分比特性，
直線特性和快開特性
材料：1Cr18Ni9Ti OCr18Ni12Mo2Ti

四、執行機構

類型:可選PS、3810、ZAZ（DN100以內）或DKZ（DN100以上）電子式直行程執行機構，防爆型選用3810型，技術參數和性能：請參閱對應的執行機構及閥門定位器說明書。

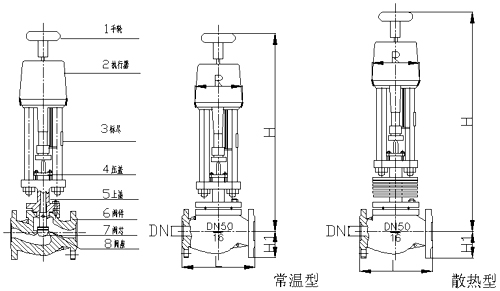

五、外形尺寸

公稱通徑DN（mm）	L(mm)			H(mm)		H1(mm)				R(mm)	重量（kg）
公稱通徑DN（mm）	0.6,1.6(MPa)	4.0(MPa)	6.4(MPa)	常溫型	散熱型	PN0.6(MPa)	PN1.6(MPa)	PN4.0(MPa)	PN6.4(MPa)	R(mm)	0.6,1.6(MPa)	4.0,6.4(MPa)
G3/4”	120	120	120	643	/	31	31	31		176	9	10
20	181	194	206	699	849	45	52.5	52.5	65	176	11	14
25	184	197	210	711	861	50	57.5	57.5	70	176	13	17
40	222	235	251	728	893	65	75	75	85	176	15	24
50	254	267	286	731	901	70	82.5	82.5	90	176	19	29
65	276	292	311	827	100.7	80	92.5	92.5	102.5	176	32	51
80	298	317	337	839	1024	95	100	100	107.5	176	40	63
100	352	368	394	857	1067	105	110	117.5	125	176	50	84
150	451	473	508	1140	1400	132.5	142.5	150	172.5	225	77	120
200	600	610	650	1160	1420	160	170	187.5	207.5	225	115	159
